产品名称:高温高压电磁阀

产品型号:ZCNG

产品报价:

产品特点:空气电磁阀、水液电磁阀适用于以水或其它气液体为工作介质,可自动化控制或远程控制空气、水、油液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度要求大大减低,具有启闭讯速,可靠性高等特点。

ZCNG高温高压电磁阀的详细资料:

  高温电磁阀型号:ZCZGZCZH

  高温电磁阀通径:10MM-100MM

  高温电磁阀使用压力:1.0MPA-10MPA

  高温电磁阀连接方式:法兰连接

  高温电磁阀操作形式:电磁线圈通电

  高温电磁阀主要功能:起开关作用

  高温电磁阀使用介质:蒸汽管道

  高温电磁阀材质:WCB铸钢

  高温电磁阀标准:机械部标准或定做非标

  ZCZGZCZH高温电磁阀用途

  ZCZGZCZH高温电磁阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀

  性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和

  远程控制。

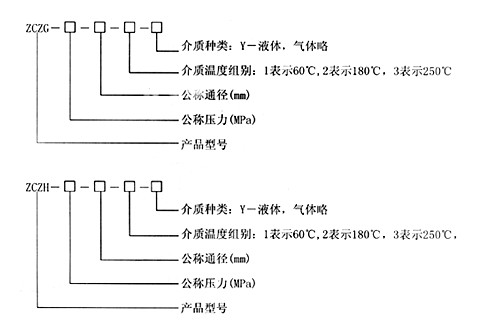

  ZCZGZCZH高温电磁阀型号规格说明

  ZCZGZCZH高温电磁阀特点

  耐高温:采用金属硬密封,提高了使用温度。

  耐磨:选材合理,阀杯和导向套间巧秒地利用流体的润滑作用,减少磨损。

  ZCZGZCZH高温电磁阀结构原理

  ZCZGZCZH高温电磁阀工作原理

  电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

  ZCZGZCZH高温电磁阀技术参数

介质温度℃
ZCZG
≤250
ZCZH
≤400
公称压力
(MPa)
ZCZG
2.5
ZCZH
4.0
工作压差
(MPa)
ZCZG
0.1~2.5
ZCZH
0.1~4.0
公称通径
(mm)
10
15
20
25
32
40
60
65
80
100
功耗
0.15KVA
0.46KVA
0.15KVA
电源电压
AC220V其余规格可作特殊订货
额定流量系数
(KV)
按JB/T7352-94规定
泄漏量(m/min)
按JB/T7352-94·F规定

  ZCZGZCZH高温电磁阀外形尺寸

DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-Φ14
15
160
298
95
65
39
45
16
4
2
4-Φ14
20
200
304
105
75
50
55
16
4
2
4-Φ14
25
200
304
115
85
57
65
16
4
2
4-Φ14
32
200
314
140
100
65
78
18
4
2
4-Φ18
40
260
460
150
110
75
85
18
4
3
4-Φ18
50
300
460
165
125
87
100
20
4
3
4-Φ18
65
290
433
185
145
109
120
22
4
3
8-Φ18
80
310
433
200
160
120
135
22
4
3
8-Φ18
100
350
461
235
190
149
160
24
4.5
3
8-Φ22
